Apple II

Pinagem dos conectores dos Apple II nacionais.





A descrição da pinagem serve para todos os modelos de Apple II nacionais, salvo indicação em contrário, ou, indicação específica.

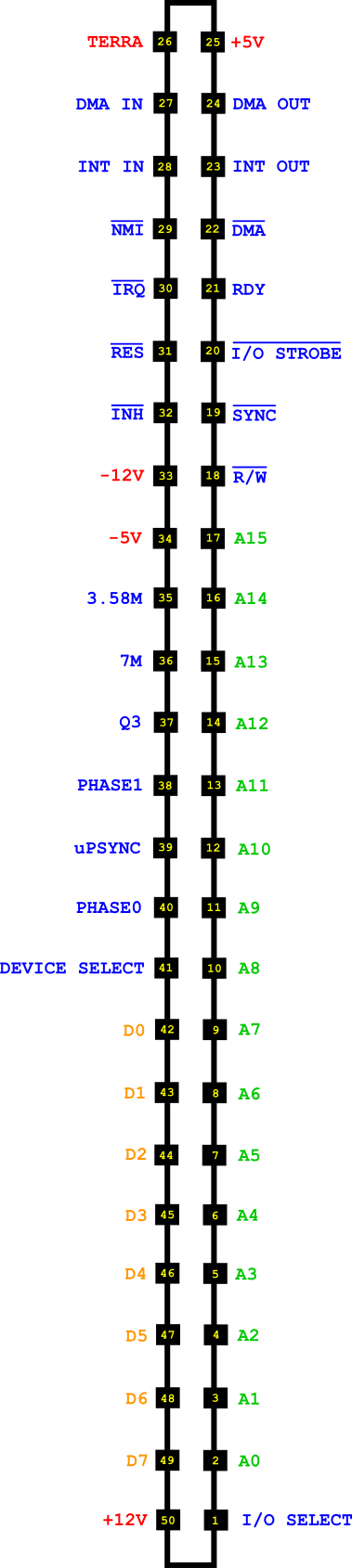

- Slot padrão de expansão (50 pinos):

Visto como se fosse olhando o Apple II por cima, com o teclado voltado para você.



conector-slot-Apple-II

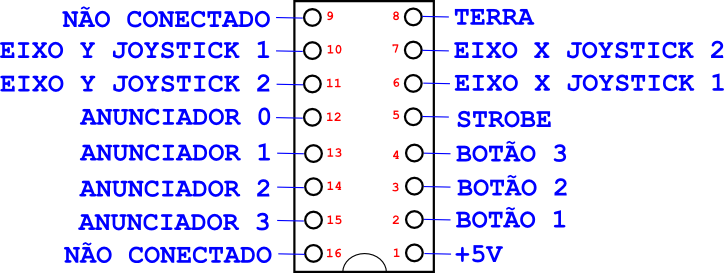

 - Conector para joystick interno (DIP 16 pinos):

Visto como se fosse olhando o Apple II por cima, com o teclado voltado para você.





conector-joystick-Apple-II

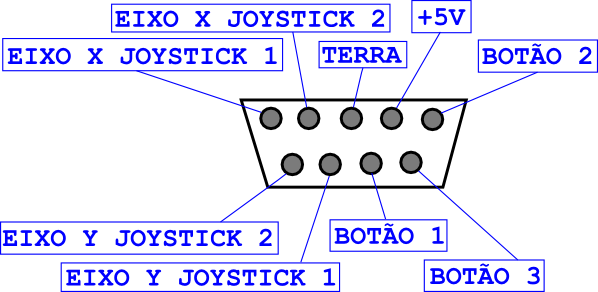

- Conector para joystick externo (DB-9 pinos):

Este conector está presente no TK3000 //e Compact e em algumas versões do TK3000 //e "normal". Outros Apples II nacionais podem ter o mesmo conector.

Olhando o conector de frente, no computador












Dúvidas ? Sugestões ? Escreva-me !

Gostou? Comente!

Encontrou algum erro na pinagem? Nos avise para corrigirmos!
